漂珠的形成機理，燃煤電廠多將煤磨成煤粉，送入爐內懸浮燃燒。

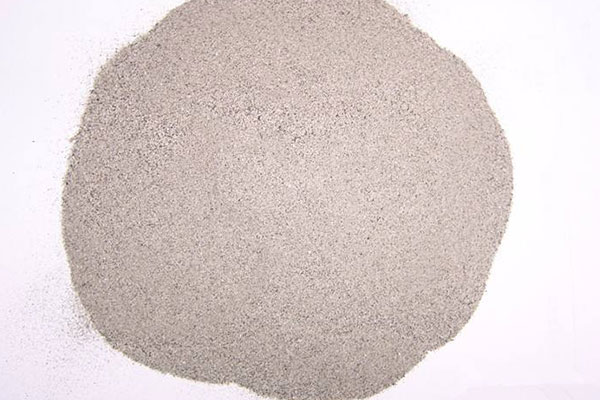

　　煤的大部分可燃成分被燃燒，而粘土的不可燃成分在爐內1300℃的高溫下開始熔化，形成石英玻璃和莫來石多孔共生體，孔內充滿氣體。當爐溫達到1400℃時，熔體顆粒的表面張力會使表面降到低值，棱角可以從表面收縮，熔體顆粒會漂浮滾動形成球體。此時，CO.CO2.N2.H2等多孔氣體被包裹在球中。當爐溫繼續(xù)升高時，玻璃球體中的氣體膨脹，使球體增大，殼體變薄，形成中空球體。當中空球體離開爐膛并迅速冷卻時，它們變成了硬殼玻璃珠。由于壁厚和重量的不同，這些玻璃珠可以分為兩類。其中一種是薄壁中空球體，因為它們可以漂浮在水上，所以它們被稱為漂浮珠。

　　另一種是壁厚中空球體和實心球體，因其重量沉入水底，故稱沉珠，鐵含量高的稱為磁珠。漂珠在粉煤灰中的含量很小，一般只有0.2-0.5%，少數(shù)可以達到1%，沉珠量很大，約為粉煤灰的30-70%。漂珠的產量和質量與煤種、煤細度、鍋爐負荷、燃燒狀況等因素有關。每個電廠之間。一個電廠的不同鍋爐之間。一個鍋爐在不同的時間有很大的不同。一般來說，發(fā)熱量高、硫含量低的煙煤漂珠量多:無煙煤漂珠少、棕煤漂珠少甚至沒有漂珠。爐內溫度低于攝氏度1400度，漂珠很少形成:攝氏度1400-1500度，形成漂珠多，攝氏度1500度以上，形成的漂珠會爆裂成碎片。

　　因此，爐溫過高或過低都會影響漂珠的形成。燃煤電廠大多將煤磨成煤粉，噴入發(fā)電鍋爐爐膛懸浮燃燒。其中一種產品是薄壁中空球體，因為它可以漂浮在水中，所以它被稱為漂珠。
